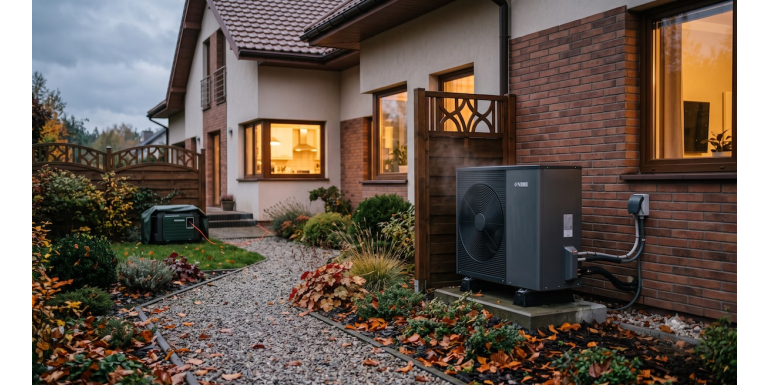

Agregat prądotwórczy do pompy ciepła - zasady doboru mocy i warunki bezpiecznego zasilania awaryjnego

Kiedy montujesz w domu nowoczesne ogrzewanie, rzadko myślisz o czarnych scenariuszach. Ale wystarczy jedna porządna wichura albo zimowa śnieżyca, by prąd zniknął na kilkanaście godzin. I nagle ekologiczny dom zamienia się w lodówkę. Właśnie dlatego coraz więcej osób w Polsce kupuje agregat prądotwórczy do pompy ciepła, traktując go jako polisę ubezpieczeniową na trudne czasy. To mądry ruch. Trzeba jednak wiedzieć, jak ugryźć ten temat od strony technicznej, żeby zamiast ciepła w salonie nie zafundować sobie kosztownej awarii.

W sieci brakuje konkretów, przez co łatwo podjąć złą decyzję i uszkodzić delikatną elektronikę. Sami widzieliśmy sytuacje, gdy ktoś podłączył drogi system grzewczy pod zwykły agregat z budowy i skończyło się to spaleniem płyty głównej. Sprzęt spalinowy generuje specyficzny prąd. Zanim wydasz pieniądze, musisz poznać kilka pojęć: czysta sinusoida, współczynnik THD czy prąd rozruchowy sprężarki. Brzmi skomplikowanie? Bez obaw, zaraz wyjaśnimy to prostym językiem.

Czy agregat zasili pompę ciepła w bezpieczny dla niej sposób?

Tak, to jak najbardziej możliwe. Musisz jednak spełnić kilka twardych warunków. Urządzenie musi dostarczać prąd o idealnych parametrach: ze stabilną częstotliwością 50 Hz i niskim poziomem zniekształceń harmonicznych, czyli THD poniżej 3%. Generator musi też mieć odpowiedni zapas mocy na rozruch sprężarki. Całość musi uziemić i podłączyć do sieci domowej profesjonalny elektryk. Ostatnia ważna sprawa: na czas pracy awaryjnej trzeba bezwzględnie wyłączyć grzałki elektryczne w sterowniku pompy.

Możliwość zasilenia pompy ciepła za pomocą agregatu spalinowego

Dzisiejsze pompy ciepła to nie są dawne, proste silniki elektryczne. To niemal komputery na ścianie. Mają mikroprocesorowe sterowniki, masę czujników oraz falowniki, czyli inwertery, które sterują pracą sprężarki. Falownik jest niesamowicie czuły na punkcie jakości prądu. Nie lubi wahań napięcia ani nagłych zmian częstotliwości.

Jeśli podłączysz go do taniego, niestabilnego agregatu, system ochronny pompy natychmiast zablokuje jej start. W gorszym scenariuszu spalisz delikatne ścieżki na płycie głównej. Koszt naprawy? Ogromny, często liczony w tysiącach złotych. Dlatego Twój generator musi pracować tak precyzyjnie, jak profesjonalna sieć energetyczna.

Wymóg czystej sinusoidy oraz niskiego poziomu zniekształceń harmonicznych THD

Żeby bezpiecznie zasilić pompę z agregatu, potrzebujesz prądu o przebiegu tak zwanej czystej sinusoidy (Pure Sine Wave). Klasyczne, tanie generatory budowlane dają prąd o przebiegu trapezowym lub schodkowym. Ich współczynnik zniekształceń harmonicznych, czyli THD, często przekracza 10, a nawet 15 procent.

Podłączenie pompy pod wysokie THD to prosta droga do kłopotów. Uzwojenia silnika sprężarki zaczną się błyskawicznie przegrzewać, a falownik będzie ciągle zgłaszał błędy synchronizacji. Jeśli chcesz spać spokojnie, szukaj agregatu o współczynniku THD poniżej 3-5%. Takie parametry oferują tylko zaawansowane, nowoczesne konstrukcje.

Różnice między mocą grzewczą a poborem prądu przez pompę ciepła

To chyba najczęstszy błąd, z jakim spotykamy się w pracy. Ludzie myślą, że skoro pompa ma moc grzewczą na poziomie 12 kW, to potrzebują agregatu o takiej samej mocy. Nic bardziej mylnego. Pompa większość ciepła czerpie z otoczenia, czyli z powietrza lub gruntu. Prąd jest jej potrzebny tylko do zasilenia sprężarki i pompek obiegowych.

Stosunek wyprodukowanego ciepła do zużytego prądu pokazuje współczynnik COP. Przykładowo, jeśli Twoja pompa grzeje z mocą 12 kW przy COP równym 4.0, to z gniazdka pobiera zaledwie 3 kW. I to jest nasza wartość wyjściowa. Do niej musimy tylko doliczyć odpowiedni margines bezpieczeństwa.

Wpływ grzałek elektrycznych na skokowe zapotrzebowanie na moc i konieczność ich blokady

Jest jednak pewien haczyk, a są nim wbudowane grzałki elektryczne. Mają one moc od 3 do nawet 9 kW. Pomagają pompie podczas tęgich mrozów lub w czasie odszraniania parownika (defrost). Jeśli podczas zasilania awaryjnego taka grzałka niespodziewanie się włączy, agregat zostanie natychmiast przeciążony i po prostu zgaśnie.

Dlatego podczas pracy awaryjnej trzeba wejść w ustawienia instalatorskie pompy i całkowicie zablokować grzałki pomocnicze. W kryzysowej sytuacji dom ma być ogrzewany wyłącznie pracą samej sprężarki. Dzięki temu prostemu zabiegowi możesz kupić znacznie mniejszy i tańszy agregat.

Metodologia obliczania mocy agregatu prądotwórczego

Gdy silnik sprężarki startuje, potrzebuje nagłego i bardzo dużego zastrzyku energii. To tak zwany prąd rozruchowy. W starszych pompach typu ON/OFF, które działają bez falownika, ten chwilowy skok może być nawet pięciokrotnie wyższy niż pobór podczas normalnej pracy. Na szczęście nowsze urządzenia inwerterowe mają systemy soft-start. Dzięki nim startują płynnie, a obroty rosną stopniowo.

Zanim kupisz generator, zajrzyj do karty technicznej pompy. Poszukaj tam wartości prądu rozruchowego podanej w amperach (A) lub po prostu zadzwoń do swojego instalatora. Chodzi o to, żeby uniknąć sytuacji, w której agregat o dobrej mocy znamionowej będzie dusił się i gasił silnik przy każdej próbie uruchomienia ogrzewania.

Bezpieczny margines mocy chroniący prądnicę przed przeciążeniem

Złota zasada mówi, że nominalna moc agregatu do pompy ciepła musi mieć przynajmniej 20-30 procent rezerwy. Oczywiście liczymy to względem poboru samej sprężarki, czyli już po odcięciu grzałek. Taki zapas chroni prądnicę przed przegrzaniem i pozwala silnikowi stabilnie pracować przy nagłych skokach obciążenia.

Musisz też pamiętać o jednej rzeczy: agregat rzadko kiedy zasila w domu tylko samą pompę. Warto dodać do obliczeń inne podstawowe sprzęty, bez których trudno się obejść: lodówkę, oświetlenie, pompy od kominka czy ładowarki do telefonów.

Przykładowy bilans mocy dla pompy ciepła o wydajności 8 kW oraz 12 kW

Żeby ułatwić Ci sprawę, przygotowaliśmy proste zestawienie parametrów dla dwóch bardzo popularnych wielkości pomp. Tabela poniżej dobrze pokazuje różnicę między mocą grzewczą a tym, ile prądu realnie potrzebuje generator.

Gdy spojrzysz na te liczby, odpowiedź na pytanie, jaki agregat do pompy ciepła 8kw wybrać, staje się jasna. Wystarczy Ci zgrabne, kompaktowe urządzenie o mocy ciągłej w okolicach 4 kW. Jeśli jednak szukasz sprzętu pod większy układ, odpowiedni agregat prądotwórczy do pompy ciepła 12 kw musi już dysponować stabilną mocą na poziomie minimum 6 kW.

Wybór między agregatem jednofazowym a trójfazowym

Większe pompy ciepła, zazwyczaj te o mocy powyżej 10 kW, wymagają już zasilania trójfazowego (400V). I tu zaczynają się schody. Podłączenie klasycznego agregatu trójfazowego w domu to spore wyzwanie. Taki standardowy generator na jednej fazie (230V) potrafi oddać tylko jedną trzecią swojej pełnej mocy.

Jeżeli podepniesz do niego trójfazową pompę, a potem włączysz w kuchni czajnik lub mikrofalówkę, wywołasz tak zwaną asymetrię obciążenia faz. Dla generatora to zabójstwo. Może dojść do uszkodzenia prądnicy, a sama elektronika pompy ciepła zacznie wariować przez niestabilne parametry sieci.

Technologia Double Power jako rozwiązanie problemu niesymetrycznego obciążenia w ofercie Barracuda

Na szczęście producenci znaleźli na to sposób. Są nim nowoczesne prądnice z systemem przełączania uzwojeń. Doskonałym przykładem jest oferowany przez markę Barracuda agregat prądotwórczy trójfazowy do pompy ciepła z technologią Double Power, którą możesz też spotkać pod nazwą Dual lub Full Power. Pozwala on na pobranie pełnej mocy urządzenia zarówno z gniazda siłowego 400V, jak i ze zwykłego gniazdka 230V.

W praktyce oznacza to koniec problemów z asymetrią faz. Podczas awarii prądu agregat bez problemu zasili trójfazową sprężarkę Twojej pompy, a gdy ta skończy cykl pracy, cała moc generatora będzie dostępna dla domowych sprzętów jednofazowych.

Kluczowe parametry techniczne idealnego generatora dla systemów grzewczych

Jeśli masz mniejszą, jednofazową pompę ciepła, najlepszym wyborem będzie agregat inwertorowy do pompy ciepła. Te urządzenia działają sprytnie, bo opierają się na podwójnym przetwarzaniu prądu. Prąd zmienny z prądnicy najpierw zmienia się w prąd stały, a potem mikroprocesorowy falownik tworzy z niego prąd zmienny o wzorowej charakterystyce.

Takie generatory są lekkie, ciche i bardzo oszczędne. W trybie ekonomicznym same dostosowują obroty do tego, ile energii akurat potrzebujesz. Co najważniejsze, dają prąd bez żadnych zakłóceń. Dzięki temu Twoja pompa wystartuje gładko i bez żadnych błędów na wyświetlaczu.

Cyfrowy stabilizator napięcia AVR jako tarcza ochronna dla wrażliwych sterowników

Przy większych potrzebach, czyli mocach powyżej 5 kW, agregaty inwertorowe robią się już bardzo drogie. Wtedy na scenę wkracza tradycyjny agregat prądotwórczy z avr do pompy ciepła. System AVR to automatyczny regulator napięcia, który pilnuje, by prąd nie skakał przy zmianach obciążenia.

Ale uwaga: zwykły, najprostszy AVR z budowlanego agregatu może nie wystarczyć. Dobrze jest upewnić się, że wybierasz urządzenie z nowoczesnym, cyfrowym stabilizatorem, oznaczonym często jako dAVR lub iAVR. Działa on o wiele szybciej niż układy analogowe i bez problemu poradzi sobie z nagłym uderzeniem prądu, kiedy sprężarka pompy ruszy do pracy.

Prawidłowe podłączenie agregatu do instalacji domowej z pompą ciepła

To kolejny klasyk z naszej praktyki: agregat huczy, prąd jest, ale sterownik pompy pokazuje błąd uziemienia i odmawia współpracy. Dlaczego tak się dzieje? Przenośne generatory fabrycznie pracują w tak zwanym układzie sieci IT. Oznacza to, że ich punkt neutralny jest odizolowany od ziemi.

Tymczasem elektronika nowoczesnych pomp wymaga sieci typu TN, w której przewód neutralny (N) łączy się z uziemieniem domu i przewodem ochronnym (PE). Aby podłączenie agregatu do pompy ciepła zadziałało, trzeba uziemić ramę generatora metalową szpilką wbitą w grunt oraz odpowiednio zmostkować przewody w rozdzielnicy. Bez uprawnionego elektryka nawet do tego nie podchodź.

Ręczne przełączniki zasilania 1-0-2 oraz dedykowane systemy automatyki SZR i ATS

Zapomnij o prowizorycznych kablach z dwiema wtyczkami, tak zwanych "samobójcach". To skrajnie niebezpieczne. Jedynym bezpiecznym i zgodnym z przepisami rozwiązaniem jest montaż specjalnego przełącznika sieć-agregat (I-0-II) w domowej rozdzielnicy. Taki przełącznik fizycznie odcina Twój dom od zewnętrznej sieci przed włączeniem generatora. Dzięki temu nie puścisz napięcia na linię przesyłową, chroniąc życie monterów naprawiających zerwane kable.

Jeśli zależy Ci na pełnej wygodzie, świetną opcją są układy SZR, czyli Samoczynne Załączanie Rezerwy, współpracujące z systemem ATS w agregatach Barracuda. Kiedy w sieci zabraknie prądu, automatyka sama odpali silnik agregatu, przełączy zasilanie i uruchomi ogrzewanie. Zrobi to bez Twojej pomocy, nawet gdy akurat nikogo nie ma w domu.

Dobrze przemyślany system zasilania awaryjnego daje ogromny spokój psychiczny. Dom nie zamarznie, nawet jeśli usuwanie awarii na liniach potrwa kilka dni. Prawda jest taka, że zakup porządnego agregatu to ułamek kwoty, jaką musiałbyś wydać na naprawę spalonej elektroniki pompy ciepła albo na remont po pęknięciu rur od mrozu. Żeby wszystko zadziałało jak należy, pamiętaj o trzech rzeczach: dokładnym policzeniu potrzebnej mocy, zakupie sprzętu dającego czystą sinusoidę oraz zleceniu podłączenia elektrykowi z uprawnieniami SEP.

FAQ – Najczęściej zadawane pytania

Czy każda pompa ciepła z inwerterem wymaga agregatu inwertorowego?

Nie, nie ma takiego bezwzględnego wymogu, choć agregat inwertorowy to najbezpieczniejsza opcja. Zamiast niego sprawdzi się też tradycyjny generator wysokiej klasy, wyposażony w cyfrowy stabilizator AVR i prądnicę dającą czystą sinusoidę o niskim THD. Szerokim łukiem omijaj natomiast najtańsze agregaty budowlane bez stabilizacji napięcia, przeznaczone głównie do wiertarek czy betoniarek.

Co się stanie, gdy wybrany agregat będzie miał zbyt małą moc?

Jeśli pompa spróbuje pociągnąć więcej prądu niż generator może dać, zadziała bezpiecznik przeciążeniowy na panelu agregatu albo silnik po prostu zgaśnie. Regularne przeciążanie sprzętu szybko doprowadzi do uszkodzenia prądnicy. Z kolei dla samej pompy ciepła nagłe spadki napięcia to prosta droga do wysypania błędów na falowniku i zablokowania sterownika głównego.

Czy agregat prądotwórczy z AVR poradzi sobie z rozruchem pompy typu ON/OFF?

Tak, ale musisz wybrać znacznie mocniejszy agregat. Pompy starego typu, działające na zasadzie włącz/wyłącz, w momencie startu potrzebują gigantycznej ilości energii. Dlatego bezpieczniej jest wybrać generator o mocy ciągłej co najmniej trzy-, a najlepiej czterokrotnie większej niż znamionowy pobór prądu przez sprężarkę.

Czy podczas zasilania awaryjnego pompa ciepła może normalnie przechodzić proces defrostu?

Lepiej na ten czas ograniczyć lub wyłączyć automatyczne odszranianie oparte na grzałek elektrycznych. Defrost z udziałem grzałek potrafi w ułamku sekundy obciążyć agregat dodatkową mocą kilku kilowatów. Jeśli Twoja pompa wykonuje ten proces wyłącznie metodą odwróconego obiegu, bez uruchamiania grzałek, generator da sobie radę bez kłopotu, o ile zostawiłeś mu bezpieczny zapas mocy.
